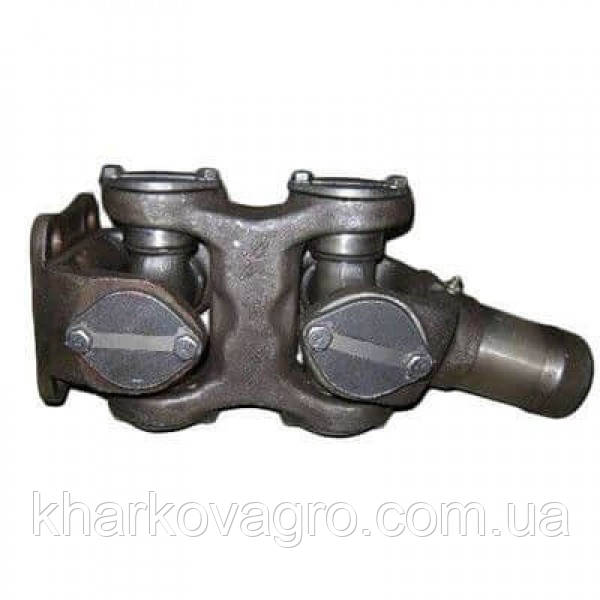

Вилка подвійна 151.36.023-2

Виделка подвійна 151.36.023-2

Крутний момент від вихідних валів коробки до провідних конічним шестерням головних передач заднього і переднього (Т-150К) мостів передається через карданні передачі. На колісному тракторі Т-150 обидва карданні вала прикріплені до фланця гальмівних барабанів на КПП (спрямовані назад) і приєднані до двох двох головних передач, що стоять поруч. На тракторі Т-150К карданний вал переднього моста (такої ж конструкції) кріпиться до валу роздавальної коробки, що виходить вперед, через барабан центрального гальма. Карданна передача заднього моста складається з двох подвійних виделок та проміжної опори.

У кожній карданній передачі передбачено телескопічне шліцеве з'єднання, що компенсує осьові переміщення деталей під час роботи. Воно захищене від бруду спеціальними повстяними кільцями, внутрішній діаметр яких повторює профіль шліців. Кільця поміщені у сталеву склянку, нагвинчену на різьбовий хвостовик вилки карданної передачі. На тракторах перших випусків встановлювалися гофровані гумові чохли. Для мастила шліцевого з'єднання на вилці кардана є прес масляна.

Шарніри всіх передач карданних трансмісії однакової конструкції. Кожен шарнір складається з двох виделок, повернутих навхрест один до одного, і хрестовини, на цапфах якої встановлені голчасті роликопідшипники із сальниками.

До торця внутрішньої кромки підшипника підтискається додаткове поролонове кільце ущільнювача, поміщене в гумовий каркас. У паз підшипника заходить виступ кришки, що фіксує його від провороту. Болти кріплення кришки стопоряться відгинною пластиною.
