Болт кульовий Нива СК-5 Н.069.02.011

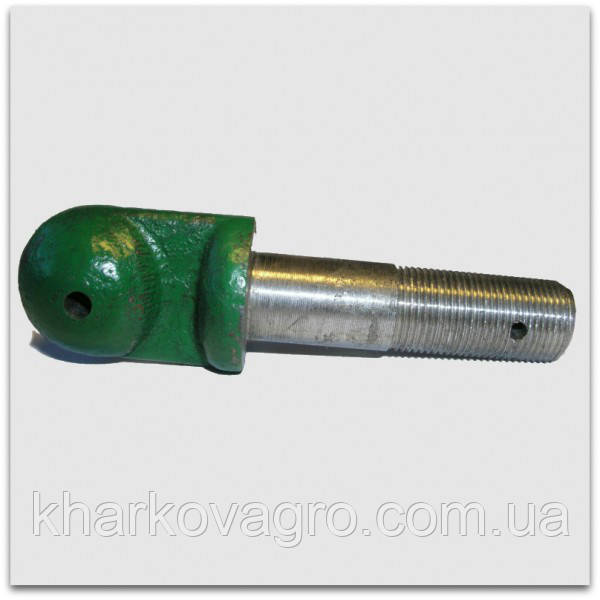

Болт Н.069.02.011 зі сферичною головкою призначений для рухомого шарніра приводу коси. Різьбова частина закріплюється в коромислі, а кульова поверхня передає зусилля суміжним щокам, допускаючи зміну кута між ланками.
Технічні характеристики
| Артикул | Н.069.02.011 |
|---|
| Застосування | Шарнір приводу ножа Нива СК-5 |
|---|
| Різьба | М16 |
|---|
| Номінальний крок різьби | 2 мм; гайка М16 за каталогом |
|---|
| Робоча поверхня | Сферична головка |
|---|
| Спряжений вузол | Коромисло Н.069.02.020, щоки шатуна |
|---|
| Каталожна група | Н.069.02 — привод різального апарата |
|---|
Конструкція та застосування
Для точної роботи ножа важливий стан сфери й відповідних поверхонь: збільшений зазор спричиняє втрати ходу та удари. Звичайний болт із пласкою головкою замість цієї деталі не застосовують. Розмір кріпильної різьби та каталожні з’єднання наведено нижче.
