Вал нижній похилої камери Нива СК-5 3518050-18310

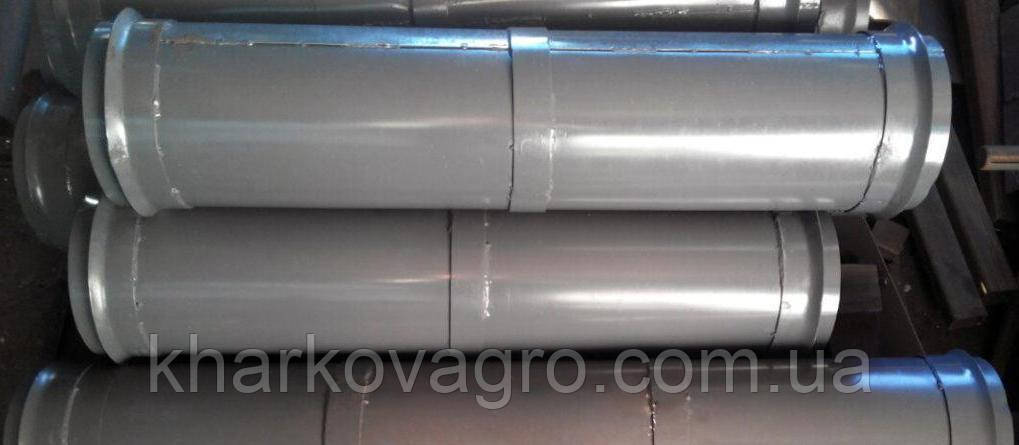

Позиція 3518050-18310, відома як нижній вал похилої камери Нива, за конструкцією є циліндром нижнього барабана. Порожниста деталь підтримує ланцюгово-планчастий транспортер біля входу в камеру та спрямовує робочий контур під час надходження маси від шнека.
Технічні характеристики
| Артикул | 3518050-18310 |
|---|
| Каталожне позначення | 3518050-18310; циліндр нижнього вала |
|---|
| Вузол за каталогом | 3518050-18300А |
|---|
| Застосування | Похила камера Нива СК-5 |
|---|
| Конструкція | Порожнистий циліндр із внутрішніми опорами |
|---|
| Спряжений вал складання | РСМ 10.27.02.602А-01 |
|---|
| Підшипник у каталожному вузлі | 1680204 |
|---|
| Граничні діаметри підшипника | d=20 мм; D=52 мм |
|---|
| Постачання | Циліндр; не повний вузол 3518050-18300А |
|---|
Конструкція та застосування
Ланцюги й планки огинають циліндр, а його положення відносно верхнього вала задає траєкторію полотна. Обертання забезпечують окремі підшипникові опори. У каталожній збірці циліндр, несучий вал, торцеві деталі та важелі позначені окремо. Зазначення опор у характеристиках описує сполучення й не означає постачання повного нижнього вузла.
