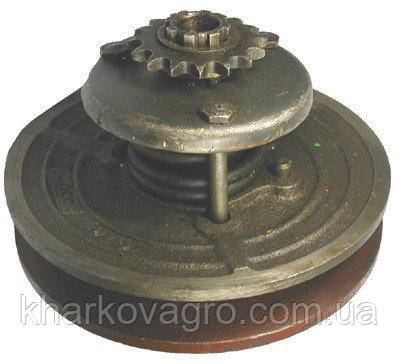

Варіатор жатки верхній Нива СК-5 54-1-6Б
Варіатор 54-1-6Б регулює швидкість мотовила завдяки зміні робочого діаметра пасового шківа. Осьове переміщення диска змінює положення паса в конічному жолобі та передавальне відношення приводу.
Технічні характеристики
| Артикул | 54-1-6Б |
|---|
| Артикул вузла | 54-1-6Б |
|---|
| Розташування | Верхній шків варіаторного приводу жатки |
|---|
| Тип передачі | Клинопасова, зі змінним робочим діаметром |
|---|
| Регулювальний елемент | Рухомий диск і пружинний механізм |
|---|
| Нерухома частина за каталогом | 54-1-6-1-1 |
|---|
| Рухомий диск | 54-10142 |
|---|
| Спряжена деталь | Цапфа верхнього варіатора старого зразка 54-61469 |
|---|
Конструкція та застосування
Це верхній вузол старого зразка, сполучений із цапфою 54-61469. Пружинні елементи підтримують роботу пов’язаних шківів. Конструкція відрізняється від нового ЖКС 01.630, тому під час заміни важливо враховувати виконання опорної частини.
