Головка ножа (п’ятка) Нива СК-5 Р.167.10.100

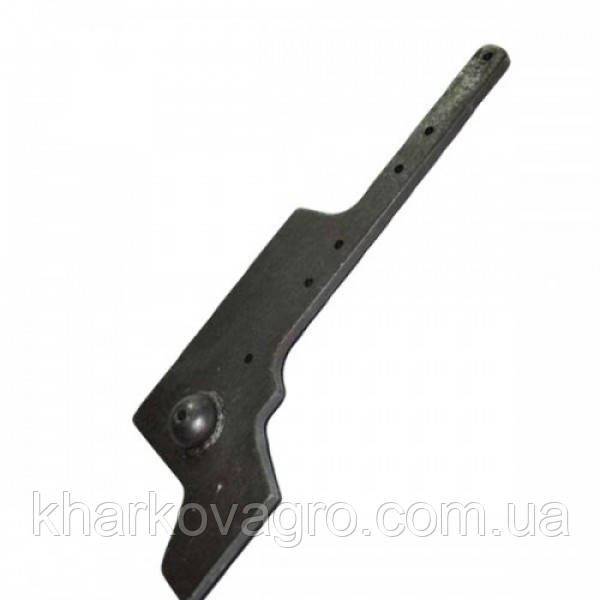

П’ятка Р.167.10.100 передає рух від шарнірного приводу до ножової смуги жатки. Сферична робоча частина зберігає рухомість з’єднання, а основа із шістьма отворами розподіляє навантаження в місці кріплення.
Технічні характеристики
| Артикул | Р.167.10.100 |
|---|
| Застосування | Ніж жатки Нива СК-5 |
|---|
| Позначення | Р.167.10.100 |
|---|
| Тип робочого з’єднання | Кульова головка |
|---|
| Отвори кріплення на фото | 6 |
|---|
| Каталожні ножі | Р230.10.000; Р232.10.000 |
|---|
| Прокладка за каталогом | Р.167.10.002 |
|---|
| Заклепка кріплення головки | 5×28 мм за каталогом різального апарата |
|---|
Конструкція та застосування
Під час заміни враховують прокладку Р.167.10.002 та кріплення головки. У каталозі для цього з’єднання зазначені заклепки 5×28 мм; короткі 5×16 мм стосуються сегментів і не замінюють кріплення п’ятки.
