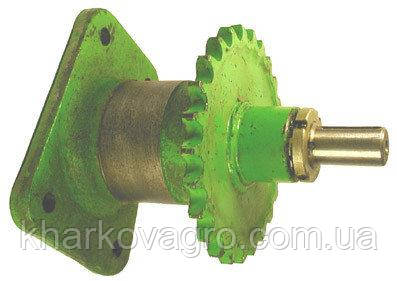

Вал контрприводу жатки у зборі із зірочкою Нива СК-5 54-1-4-2А
Контрпривод 54-1-4-2А для Нива СК-5 представлений валом у зборі з опорним корпусом і зірочкою на 25 зубців. Цей проміжний вузол передає обертання механізму похилої камери. Збірка дає змогу замінити зношену опору разом з основними обертовими елементами.
Технічні характеристики
| Артикул | 54-1-4-2А |
|---|
| Вузол | Контрпривод похилої камери |
|---|
| Зірочка | 54-1-4-2-1Б |
|---|
| Кількість зубців і крок | z=25; t=19,05 мм |
|---|
| Вал за каталогом | 54-60483А |
|---|
| Підшипники за каталогом | 180205 — 25×52×15 мм; 180206 — 30×62×16 мм |
|---|
| Шпонка | 8×7×40 мм, ГОСТ 23360 |
|---|
| Різьбова фіксація зірочки | М30×1,5; стопорна шайба Н30 |
|---|
| Виконання | Вал із корпусом і зірочкою у зборі |
|---|
Конструкція та застосування
Зірочка отримує момент через шпонку, після чого ланцюг із кроком 19,05 мм передає його пов’язаному механізму верхнього вала. Каталожна конструкція передбачає підшипники 180205 і 180206 із посадками 25 та 30 мм, шпонку 8×7×40 мм, гайку М30×1,5 і стопорну шайбу. Маточина зірочки контрприводу відрізняється від виконання верхнього вала 54-1-4-11Б.
