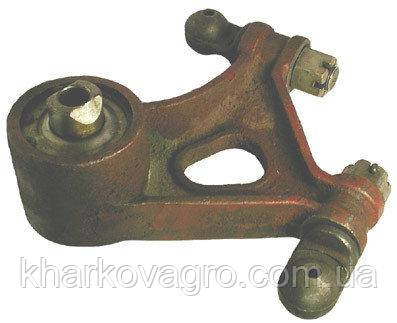

Коромисло ножа у зборі Нива СК-5 Н.069.02.020
Коромисло Н.069.02.020 у зборі передає рух від шатуна до ножа жатки Нива СК-5. Спираючись на нерухому вісь, важіль коливається та змінює напрямок переданого зусилля. Вузол використовують у разі спільного зношення корпусу, опори й шарнірних з’єднань.
Технічні характеристики
| Артикул | Н.069.02.020 |
|---|
| Позначення | Н.069.02.020 / ЖКС 01.530 |
|---|
| Застосування | Привод різального апарата Нива СК-5 |
|---|
| Вісь | Н.069.02.012 / ЖКС 01.621 |
|---|
| Підшипники опори за каталогом | 180206, 2 шт. |
|---|
| Розмір підшипника | 30×62×16 мм |
|---|
| Кульовий болт | Н.069.02.011 |
|---|
| Болт кріплення осі | Н.069.02.001 |
|---|
| Рух | Хитальне навколо опорної осі |
|---|
Конструкція та застосування
Одне плече сприймає навантаження від шатуна, інше приводить ножову смугу. Опора містить два підшипники 180206 під вісь 30 мм. Кульові болти на плечах забезпечують рухливість з’єднань під час зміни кута, а довгий болт фіксує вісь. Коромисло є коливальним важелем та окремою ланкою відносно обертового ексцентрика.
