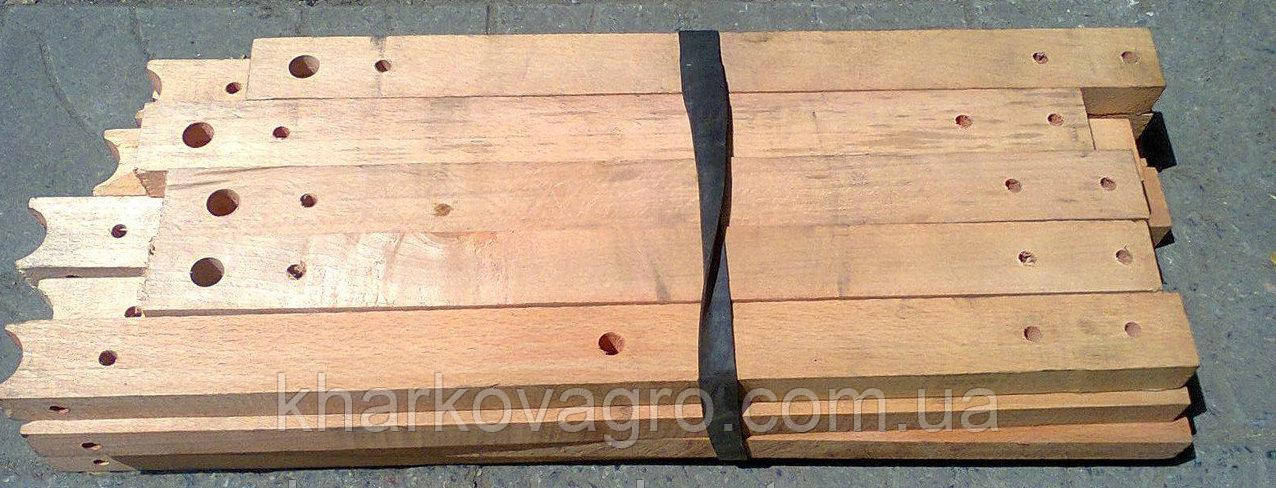

Промені мотовила, комплект Нива СК-5 54-90036-01
Комплект 54-90036-01 містить 20 ясеневих променів для мотовила Нива СК-5. Дерев’яні деталі з’єднують центральні опори обертового каркаса з планками, що підводять стебла до різального апарата. Ними замінюють пошкоджені промені зі збереженням справних металевих елементів.
Технічні характеристики
| Артикул | 54-90036-01 |
|---|
| Каталожне позначення | 54-90036-01 |
|---|
| Застосування | Мотовило жатки Нива СК-5 |
|---|
| Тип деталі | Радіальні несучі промені |
|---|
| Матеріал | Ясен |
|---|
| Кількість променів у комплекті | 20 шт. |
|---|
| Кріплення | Наскрізні отвори під болтові з’єднання |
|---|
| Постачання | 20 променів із ясеня; планки та вал мотовила окремо |
|---|
Конструкція та застосування
Радіальні опори утримують планки на потрібній відстані від вала та передають до центра навантаження від контакту з рослинами. У променях підготовлені кріпильні отвори. Під час роботи вони сприймають згинальні зусилля; збереження форми каркаса забезпечує узгоджений рух планок по ширині жатки. Поздовжні планки та зубці граблин є іншими деталями мотовила.
