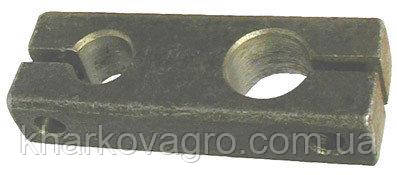

Підвіска труби пальчикового механізму Нива СК-5 54-51512
Підвіска 54-51512 фіксує всередині шнека трубу пальчикового механізму жатки Нива СК-5. Труба несе тримачі пальців, що подають зрізані рослини до похилої камери. Опора зберігає положення внутрішньої збірки відносно обертового корпусу.
Технічні характеристики
| Артикул | 54-51512 |
|---|
| Вузол | Пальчиковий механізм шнека жатки |
|---|
| Сполучена труба | 3518050-18217 |
|---|
| Каталоговий аналог позначення | РСМ-10.08.01.502 |
|---|
| Кріплення за схемою | М12×1,25×70 |
|---|
| Крок різьби кріплення | 1,25 мм |
|---|
| Підвісок у вузлі за каталогом | 2; ціна за 1 шт. |
|---|
Конструкція та застосування
Від положення труби залежить зона висування та втягування пальців. Підвіски утримують цю основу й сприймають навантаження механізму. За заводською схемою встановлюють дві підвіски з кріпленням М12×1,25×70. Ціна стосується однієї підвіски; труба, втулки та кріплення є окремими позиціями. Крок 1,25 мм належить різьбі болтів.
