Пристрій запобіжний мотовила Нива СК-5 54-1-1-10

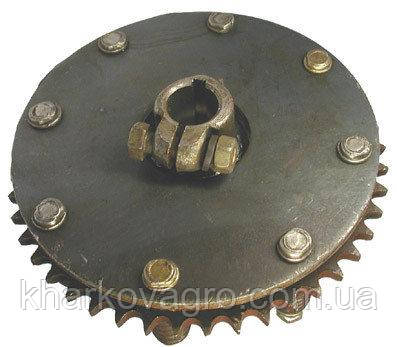

Запобіжна муфта 54-1-1-10 у зборі використовується у приводі мотовила Нива СК-5. Обертання передається через стиснутий фрикційний пакет. Коли опір робочого органа перевищує утримувальне зусилля, поверхні проковзують, зменшуючи перевантаження ланцюгової передачі та вала.
Технічні характеристики
| Артикул | 54-1-1-10 |
|---|
| Механізм | Привод мотовила |
|---|
| Тип | Фрикційна запобіжна муфта |
|---|
| Змінна накладка | 54-00793; 10.08.01.026 |
|---|
| Розмір накладки, D×d×s | 175×65×4 мм |
|---|
| Принцип захисту | Проковзування фрикційного пакета за перевантаження |
|---|
| Одиниця продажу | Пристрій у зборі |
|---|
| Кількість зубів зірочки | z=45 |
|---|
| Крок ланцюга | t=15,875 мм |
|---|
| Зірочка приводу | 54-1-1-10-1 |
|---|
| Фрикційних накладок у пакеті | 2 шт. |
|---|
| Зовнішній діаметр накладки | 175 мм |
|---|
| Внутрішній діаметр накладки | 65 мм |
|---|
| Товщина накладки | 4 мм |
|---|
| Основні складові | Зірочка, маточина, дві накладки, притискний диск, пружини, болти, гайки та шайби |
|---|
Конструкція та застосування
Збірка містить маточину, приводну частину, накладки й притискні елементи. Захисна дія залежить від справності пакета та механізму притискання. Накладка 54-00793 розміром 175×65×4 мм є змінною деталлю. Пристрій мотовила підбирають за його номером і параметрами приводу; муфта шнека належить до іншої позиції.
